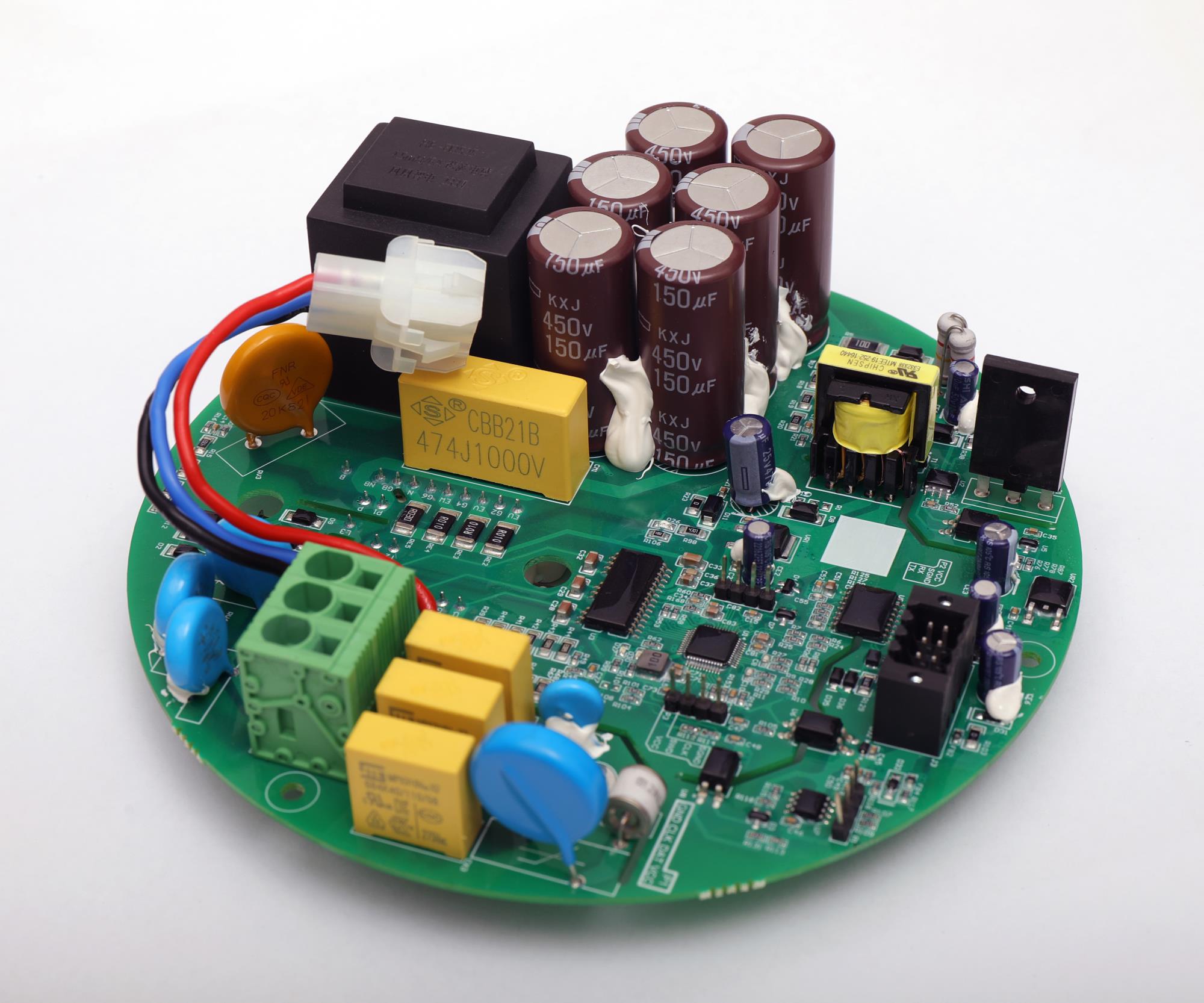

EC風機驅動板 2.2KW EC風機驅動板
- 產品描述
- 技術特點
- 資料下載
-
該產品為風機驅動器，適用于養殖場、公路隧道等大型場景。擁有多種交互方式，可供選擇，操作簡便，易上手。
人機界面方式：
控制方式：
1.手機APP控制
2.VSP控制
3.操作面板控制
執行部分：
永磁同步電機（PMSM）
技術參數：
1、輸入電源：三相380VAC
2、輸入頻率：50/60Hz
3、輸入電流：6.5A
4、最大輸出電流：5.3A
5、額定功率：2200W
6、工作環境：-20℃~60℃
7、需要借助系統風滿足散熱需求，且風速不能低于 2m/s, 風流向應平行于散熱器開齒的方向
性能&功能簡介
電壓控制模式
該模式下，驅動器根據輸入的模擬量指令來運行。
使用時將外部電位器正極接入VSP端口，負極接入GND端口。
邏輯說明如下：
1. 啟動控制：轉速指令大于啟動轉速。
2. 運行控制：驅動器按模擬量對應的轉速指令輸出，當轉速指令高于最大轉速限值，則按照最大轉速限值運行
3. 停機控制：轉速指令小于停止轉速。
注： 對于電壓控制模式下，輸入模擬量與轉速成線性關系。
通訊控制模式
該模式下，驅動器接受通訊命令來運行。邏輯說明如下：
1. 啟動前提條件：接收到運行命令
2. 啟動控制：轉速指令大于啟動轉速
3. 運行控制：驅動器直接按照轉述指令輸出，當轉速指令高于最大轉速限值，則按照最大轉速限值運行
4. 停機控制：轉速指令低于停止轉速
-
產品設計亮點：
無感FOC正弦波控制，風機運行平穩，電磁噪聲低。
全部器件均選用工業級高可靠性器件，主要器件，如功率器件、IC、電阻電容、光耦均為國內外知名品牌。
更安全——一般載荷工況下，電機故障可實現安全順轉冗余
易維護——驅動器體積小，重量輕，便于安裝和維護
先進算法——啟動電流低，優化的算法加大順逆風啟動成功率
減少停機——集成式設計，減少故障點和故障率
簡單易用——接線、控制簡單
相比其他驅動器——啟動沖擊電流小，保護及監控功能完善
-
